一、設備用途

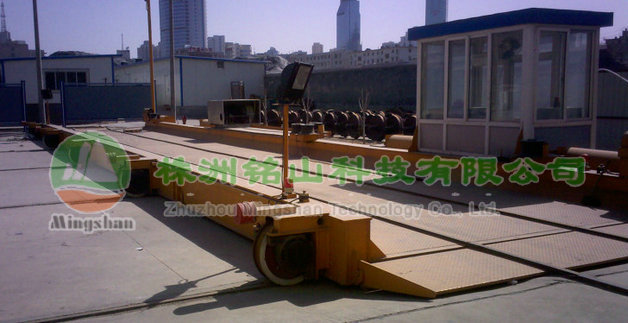

本設備主要用于鐵路標準軌距（1435，1520）等假臺車支撐的電力機車及車體在作業過程中的運送工作，將機車、車輛從平行的A股道快捷地轉移到B股道的一種專用轉軌作業設備。本產品運行平穩，能自動或手動完成移車臺上的鋼軌與廠房鋼軌的對接。正常使用環境下，連續作業時間長，設備操作簡便，易于維護和保養。
二、設計標準及依據
移車臺根據招標方提供的技術要求及參數指標設計制造，本設備的設計、制造符合國際標準IEC、ISO、UIC、國家標準GB、行業標準、地方標準及規定。
三、主要技術參數及其精度指標
3.1 軌道對接定位精度（不包括軌道誤差） ±2mm
3.2 移車臺緩沖器： 聚氨酯緩沖器
3.3 操作方式： 司機室操作(雙司機室對角設置)
3.4 運行速度： 最大30m/min; 最小 1.2m/min（最大及最小速度可調）
3.5 移車臺最大輪壓 ≤30t
3.6電機絕緣/防護等級： F級/IP54
3.7 載重： ≥200t
3.8 移車臺照明： ≤300LUX
3.9 總功率 ≤40KW
3.10 運行噪音： ≤70db
3.11 接頭處軌頂面高低差 ≤±2mm
3.12 接頭側向錯位 ≤±2mm
3.13 移車臺運行軌道標高 -300mm
四、系統結構和功能
移車臺在行駛軌道上運行，通過架空滑線集電器或地溝拖鏈電源電纜將電源引入移車臺，配電安全穩定，運行可靠。
移車臺的電氣驅動部分主要由兩臺矢量頻器( kW)和兩臺變頻電機（ kW）組成，以實現對移車臺精確的速度控制和定位控制。
移車臺主要通過西門子可編程序控制器、各類傳感器、各種繼電器和接觸器、等來共同實現對移車臺走行部分、動軌升降部分的控制。
行駛軌道系統,是移車臺運行的軌道基礎
驅動控制器采用矢量控制方式，通過對聯接在電機末端軸上的增量式編碼器進行檢測，實現速度閉環反饋，從而使移車臺兩臺電機的同步性得到了提高，并且從根本上降低了移車臺縱向兩端的偏差度。然而，當移車臺的縱向兩端產生了偏差，并且超出了容差范圍時，系統可通過對M1、M2、的分開調速驅動，實現移車臺的糾偏功能。
動軌系統采用兩個1.1kW的電動推桿分別控制移車臺縱向兩端的動軌。電動推桿上裝有磁感應限位開關和機械限位開工。磁感應限位開關定義為動軌的提升到位和對接到位，通過推桿絲杠根部的環形磁環跟隨推桿直線運動，當磁環靠近限位開關時，通過磁場改變限位開關狀態。機械限位開關定義則為動軌的提升限位和對接限位，固定在電動推桿的伸縮桿上的伸縮光桿與伸縮桿同步進退，通過移動調整環的位置來撞擊固定在電動推桿外管上的限位開關盒里的限位開關，最終控制前后行程。
五、系統配置
系統工作電源，同時將工作零線和保護地線完全分開，經過斷路器、接觸器向各部分提供電源�？傁到y(tǒng)空氣開關和各分系統開關都有過流保護和短路保護功能，保證用電設備額定電流狀態下長時間安全工作，避免發生短路和過載危險。在現場操作柜設置急停開關，在系統出現緊急情況時，按下急停開關，切斷除系統驅動電源。系統采用西門子可編程邏輯控制器，接觸器、斷路器、繼電器、傳感器等相關均選用施奈德/倍加福品牌，選用器件穩定耐久可靠。觸摸屏采用美國邦納知名品牌。變頻采用高性能矢量變頻器�？删幊踢壿嬁刂破髋cPC通訊通過RS232編程電纜。觸摸屏支持RS422或USB接口。
