一、適用范圍
適用于DF系列、SS系列、8K系列機車牽引電機樞繞組與換向片的焊接。
二、結構與特點
在NWPC-500產品基礎上，獨具以下優點：
1、采用高性能TIG焊接電源，實現交/直TIG焊，脈沖交/直TIG焊;
2、可實現初始電流、收弧電流控制，保證引弧和收弧處焊接質量;
3、電弧柔和穩定，焊縫寬度一致，缺陷少，焊接質量高。
三、主要技術指標
1、輸入電壓：三相交流380±10％V 50HZ
2、額定輸入容量：56.2KVA
3、焊接電流范圍：5∽500A
4、直流空載電壓：65V
5、 交流空載電壓；100V
6、 額定負載持續率：60％
7、 引弧方式：自動高頻引弧
8、 收弧方式：無/有/重復
9、 工作臺轉速：0∽2rpm
10、 焊炬橫向移動范圍：0∽150mm
11、 焊炬垂直移動范圍：0∽650mm
12、 焊接圓直徑范圍：φ200∽φ1300mm
13、 工作重量：≤3000kg
四、設備配置
機械工作臺+控制屏柜+TIG焊接電源
五、電源設備容量
機械工作臺：輸入電壓 3相交流380±10％V，50HZ 設備容量：3.2KVA

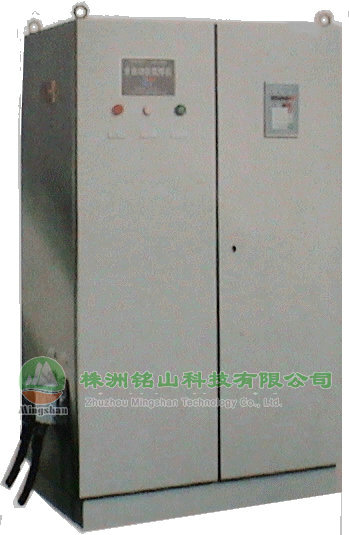

控制屏柜：輸入電壓：3相交流380±10％V，50HZ 設備容量：2KVA

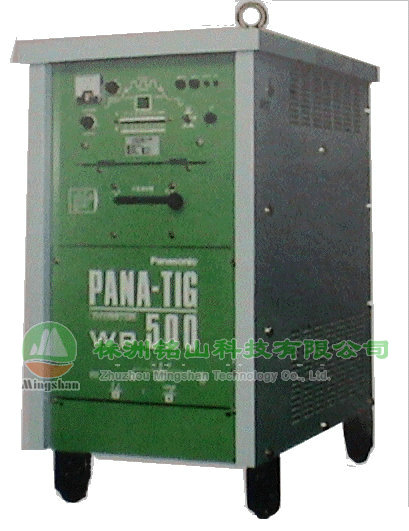

TIG焊接電源：輸入電壓：單相交流380±10％V，50HZ 設備容量：51KVA
六、外形尺寸及重量
機械工作臺：1400×900×2300（mm） 重1200kg
控制屏柜：900×500×1500（mm） 重65kg
TIG焊接電源：820×540×1036（mm） 重245kg
