一．設備用途
本機廣泛用于鐵路車輛段，車輪廠，車輛廠。其作用是對車輛輪對軸身進行探傷檢查時將輪對作慢速旋轉運動。
二．結構與特點
1、本機分轉輪機構及頂升機構兩大部分；
2、轉輪部分是由一個電機減速器(件號3)帶動托輪(件號6)作旋轉運動.輪對放在托輪上,隨托輪旋轉；
3、頂升部分主要由氣缸組成，氣缸的活塞桿托起轉輪部分作垂直升降；

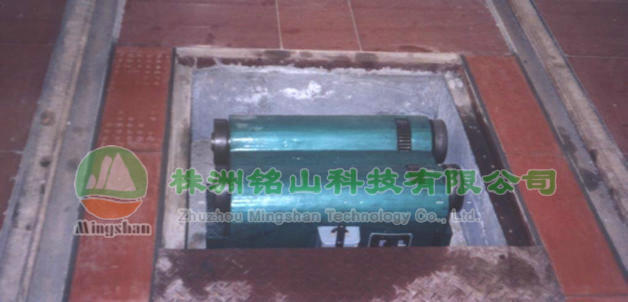

4、本機裝在車間地平面之下,平時用蓋板蓋起來；
5、轉輪由電機驅動,升降使用壓縮空氣作動力。
三. 使用方法
1、使用時首先推開大蓋板;
2、將輪對推入轉輪機上方;
3、揭開小板蓋,下面有一個氣動操作閥,旋轉該閥手柄,氣缸動作,將轉輪部分頂起,并同時托起輪對,使輪對脫離鋼軌;
4、轉輪部分正面有一個電氣開關,轉動該開關手柄,車輪即作慢速旋轉;
5、使用完畢后按相反程序操作,停機復原。
四．技術參數
1、電動機功率： 370W
2、輪對轉速： 3轉/分
3、減速機減速比： 385
4、減速機型號： WBE1285-WD385-370
5、風缸缸徑： 220mm
6、頂升力： 18KN
7、行程： 500mm
8、額定風壓： 0.4—0.7MPa
