一、適用范圍

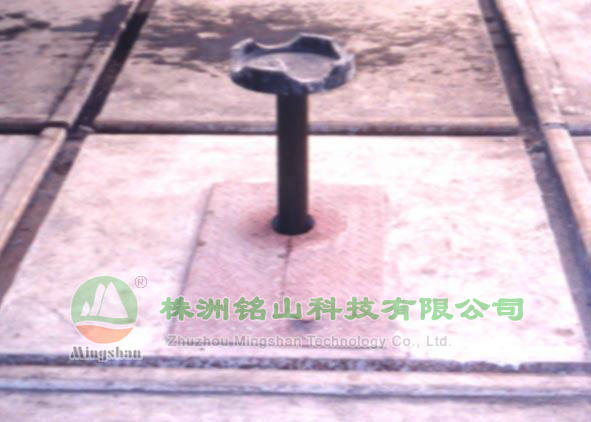

本產品一般安裝在兩條互相垂直的軌道中心交叉點上。適用于鐵路車輛段、車輪廠、車輛廠生產作業中車輛輪對在鋼軌上的變位轉向。
二、結構與特點

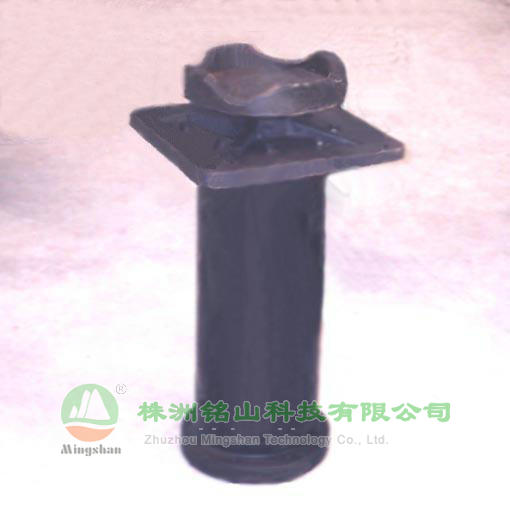

1、本裝置結構簡單,主要由風缸、上蓋板、平面軸承、鎬頭及操作閥等組成,功效高、既輕巧又方便;
2、由于在鎬頭增設了平面軸承，輪對轉動更加靈活、平穩，輪對在頂升狀態下不易晃動；
3、腳踏閥設置在與地面相平的蓋板下，通過安裝在蓋板上的小圓踏板操作，不易使腳踏閥損壞，且地表顯得整潔、美觀；
4、本裝置操作使用安全、故障率低，維護方便。
三、使用方法
操作腳踏閥與風源相連，當腳踏該閥時風源即與風缸相通。風缸活塞在風力作用下提升輪對離開軌面，風缸活塞桿上裝有平面軸承，只要輕輕撥動輪對，輪對就可以轉動，轉到需要的位置時，松
開腳踏閥，風缸排氣，輪對落在軌面上，完成一次操作。
四、主要技術指標
1、風缸缸徑：Ф220mm
2、行程：400mm
3、最大頂升力：8KN
4、旋轉角度：3608
5、旋轉扭矩：≤5Kg·m
6、壓縮空氣壓強范圍：0.4—0.7MPa
7、壓縮空氣耗量：0.015m/次
8、外型尺寸：400×400×820
9、總重量：95Kg
