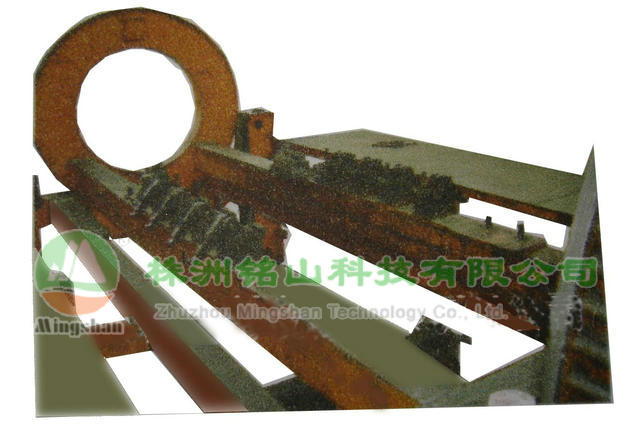

MS—ZCF02型升降式柴油機翻轉臺
[瀏覽次數：]
一、適用范圍
本機適用于內燃機車16V240ZJB柴油機（含主發電機）分解、檢修、組裝�？蔀�240、280等系列柴油機提供最佳升降、翻轉作業的高度、角度位置。
二、結構與特點
本機有升降、翻轉兩獨立的傳動系統，每個系統均由主電機、減速器與執行機構組成；
升降傳動機構由電動機、減速器、四組立柱絲桿，升降橫梁組成；
翻轉傳動機構由電動機、減速器、齒輪傳動、渦輪傳動、回轉架組成；
本機配備電氣控制柜，操作安全、可靠、方便；
本機可供柴油機（含主發電機）解體、組裝中工件的升降、回轉。
三、主要技術指標
1、電源：三相380V愛50HZ
2、功率：17KW
3、翻轉角度：3600
4、升降速度：138mm/min
5、翻轉速度：0.4r/min
6、升降高度：9800mm
7、外形尺寸：9300×7000×4700
8、重量：24.5T
