一、適用范圍
適用于內燃、電力機車的牽引電動機作溫升、負載、換向性能試驗。
二、結構與特點
本公司提供以下兩種結構方案的牽引電機反饋試驗臺：
第一種方案：IGBT斬波調壓線路機電源，直流發電機組升壓機，LEM電流傳感器測量電流、隔離放大器測量電壓，測量量數字式直讀，歐姆龍可編程控制器控制試驗電路，故障自動診斷，IPC工業計算機自動調節試驗參數及記錄試驗數據。（設備含一臺1000KVA發電機，一臺260KVA電動機，試驗鏈輪，試驗臺位，兩個勵磁柜，兩個開關柜，一個傳感器柜，一個控制柜，一臺操作臺，一臺工控機及軟件系統。）

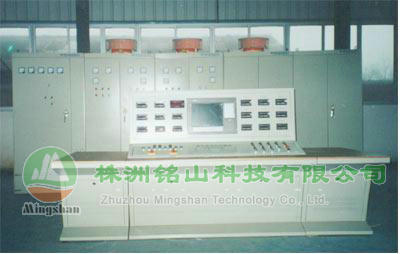

第二種方案：該試驗臺主要由兩套460V、1800A整流電源（四個屏柜），一個控制柜、一個開關柜、一個傳感器柜、一個試驗臺位、一個操作臺、一臺工控機及軟件系統組成，主要功能有LEM電流傳感器測量電流、隔離放大器測量電壓，測量量數字式直讀，歐姆龍可編程控制器控制試驗電路，故障自動診斷，計算機自動調節參數及記錄試驗數據及報表。
三、主要技術指標
1、輸出電流：DC1800A
2、輸出電壓：DC460V
3、要求外部電源配650KVA以上電力變壓器
四、動力需求
三相AC380V±10％ 50HZ±2％
五、外形尺寸
控制柜：240×860×680 試驗臺位：5000×3000
操作臺：800×1600×720 開關柜：2400×860×680
勵磁柜：1250×860×680 工控中心：1250×720×600
